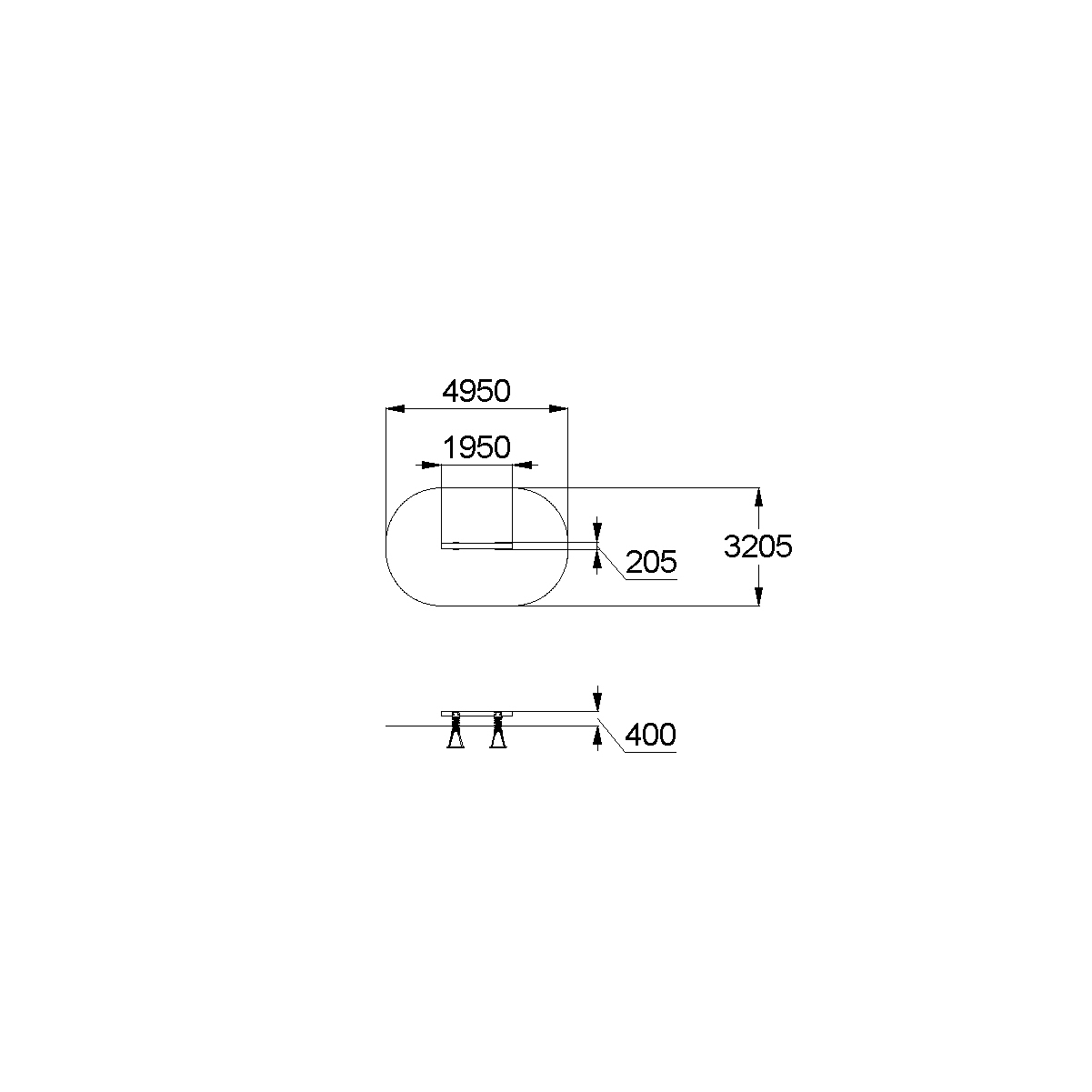

006388 - Качающееся бревно

Бревно должно быть выполнен из клееного деревянного бруса лиственницы сечением не менее 138х138 мм, к которому крепятся 2-е пружины, опоры для крепления пружин в нижней части, 4-х раскосов, соединяющих опору с опорной плитой. Основание выполнено из металлического листа толщиной δ =5 мм соединенного с пружиной при помощи соединительного металлического диска и болтового соединения. Опора выполнена из листа δ = 5 мм методом холодного прессования и соединена с пружиной в нижней её части при помощи металлического диска болтовым соединением. Пружина изготовлена из прутка Ø 22мм высотой 400мм и наружным Ø 202мм, число рабочих витков n= 6, окрашивается полимерными порошковыми красками. Раскосы выполнены из полосы толщиной 5 мм шириной 40 мм. Опорная плита выполнена из листа толщиной δ = 5 мм и выполняет роль фундамента.
