М5104 - Детский игровой комплекс

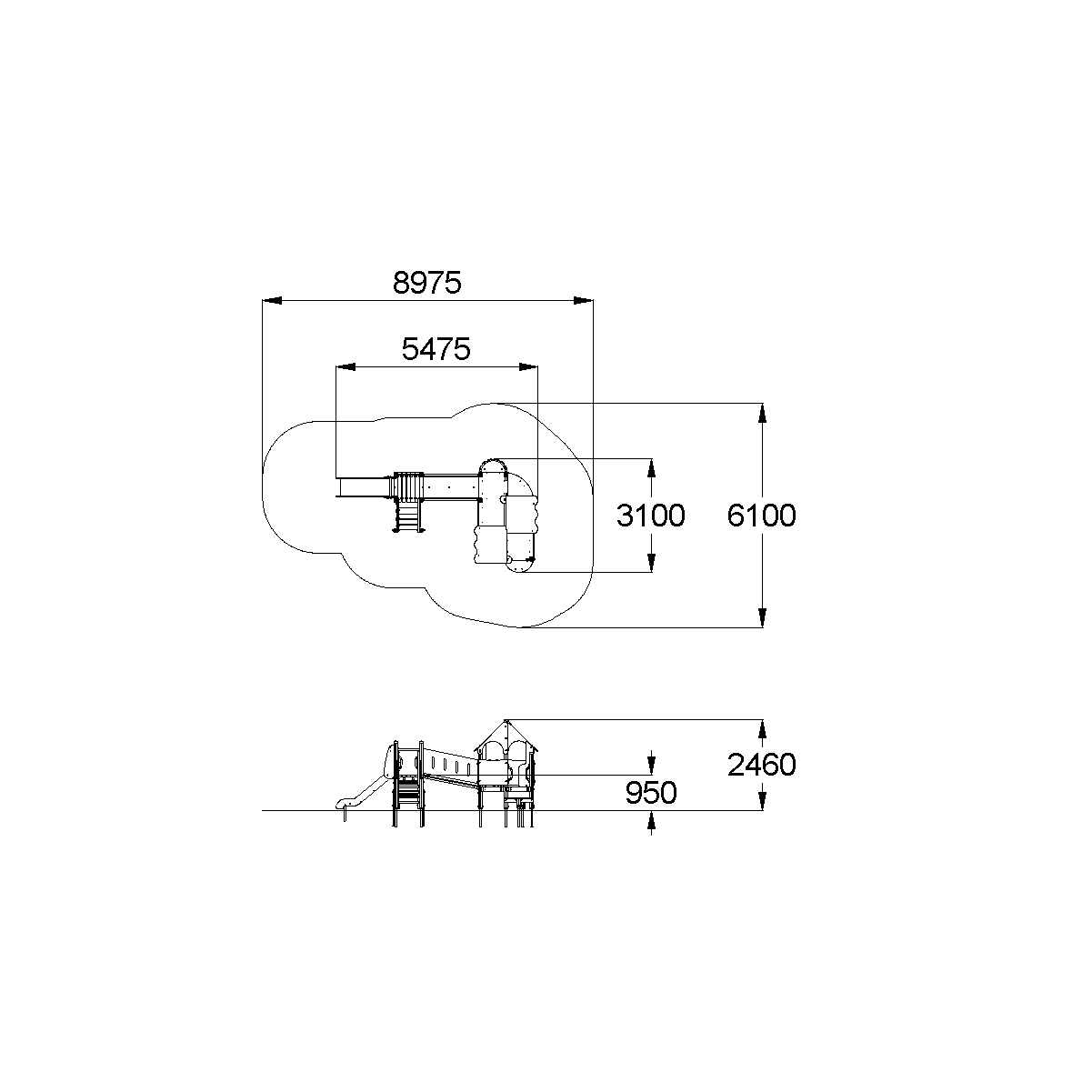

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, состоящую из одной башни с крышей с двумя радиусными площадками, полубашни с балконом и одной башни без крыши.  Полубшаня и башня без крыши должны быть соединены между собой наклонным мостом. К башне с крышей, с высотой площадки не менее 650 мм должны быть пристроены: фанерные ограждения, перегородки, поручни. Радиусные площадки должны быть установлены в образовавшемся внешнем углу между башней и полубашней, а также перед входом на площадку башни. К полубашне  с высотой площадки не менее 650 мм должны быть пристроены: радиусный балкон, поручни. К башне без крыши с высотой площадки не менее 950 мм должны быть пристроены:  горка, лестница, ограждение в виде перекладин, вертикальная лестница, поручни. Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю. Пол башни без крыши  должен быть выполнен из ламинированной противоскользящей водостойкой фанеры толщиной не менее 21 мм. Пол башни с крышей, полубашни и радиусных площадок должен быть выполнен из водостойкой противоскользящей фанеры толщиной не менее 21 мм. Крыша башни должна быть двускатной, не сплошной, частично закрывающая площадь пола, визуально деля его на две части. Скаты и фронтоны крыши должны быть изготовлены из водостойкой фанеры толщиной не менее 21  мм. Горка должна состоять из ската, бортиков, защитной секции и защитной перекладины.  Горка должна иметь стартовый участок высотой не менее 950 мм, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Бортики горки, выполненные из водостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 100 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из водостойкой фанеры толщиной не менее 21 мм. Лестница высотой не менее 950 мм должна быть оснащена перилами, выполненными из водостойкой фанеры толщиной не менее 21 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей водостойкой фанеры толщиной не менее 21 мм. Расстояние между ступенями должно быть одинаковым. Радиусный балкон должен состоять из пола, выполненного из водостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм. Ограждение башни, перегородки, должны быть выполнены из водостойкой фанеры толщиной не менее 21.  Ограждение в виде перекладин, вертикальная лестница, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм. Наклонный мост должен состоять из металлического каркаса, настила и перил. Настил должен быть выполнен из ламинированной водостойкой фанеры толщиной не менее 21 мм. Перилами моста являются экраны, выполненные из водостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.
